Baureihe 573

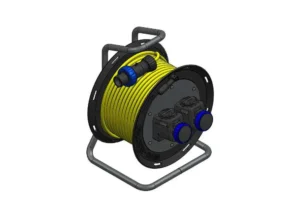

Ex-Leitungsroller mit Steckverbindungen
von STAHL und APPLETON
Für Explosionsgefährdete Bereiche Zone 1, Zone 2 |
Wahlweise Steckverbindungen der Firma STAHL oder APPLETON |
Steckverbindungen bis 5×32 / 400V |
Vollgummi-Gehäuse mit stabilem kugelgelagertem Stahlrohrgestell |
Hochwertiger Profikabel Typ GIFAS PROFLEXX (H07RN-F) |
Geeignet für Umgebungstemperaturen von bis zu -20°C bis +40°C |
Kennzeichnung: Ex II 2G / CE1258 |
Explosionsschutz: Ex db ed IIC T6 Gb |
Produkteigenschaften
- Leitungsroller in EX-Ausführung
- geeignet für die Zone 1 und 2
- Rollenkörper aus leitfähigem Elastomer
- GIFAS PROFLEXX H07 Leitung
- stabiles kugelgelagertes Stahlrohrgestell
- Kurbelgriff dreh- und klappbar
- Feststellung über mechanische Rastarretierung
- Edelstahlseitenschilder zur Aufnahme der Flanschsteckdosen als Verbindung zum Gestell
- Anschluss über Ex-e-Klemmen an der Flanschsteckdose, mit Drehlager (anstatt Achse)
- “Die Benutzung des Leitungsrollers in einer explosionsfähigen Umgebung der Gasgruppe IIC ist nur erlaubt, wenn zuerst die Leitung angeschlossen ist oder der Leitungsroller auf einem ableitfähigem Fußboden bzw. ableitfähigen und geerdeten Untergrund steht.”
- einfache Wartung im Rolleninneren (keine zusätzliche Kapselung)
- beständig gegen Öle und Fette, resistent gegen chemische Einflüsse
- UV- und witterungsbeständig
- hohe mechanische Belastbarkeit
- schlagfest und alterungsbeständig
- sehr gute Leitfähigkeit
- die Mindestanforderung an das Kabel ist H07
Technische Daten
Kennzeichnung: | Ex II 2G / CE1258 |
Explosionsschutz: | Ex db ed IIC T6 Gb |
EG-Baumusterprüfbescheinigung: | SEV 18 ATEX 0130 |
Schutzart: | IP66 |
Schutzklasse: | II |
Gl-Faktor: | 1 |
Bemessungsspannung*: | Bis 750 V, 50/60 Hz |
Bemessungsstrom*: | max. 32 A |
Temperaturbereich: | –20°C bis +40°C |
Max. Belastung: | Leitung 3×2,5mm2 abgerollt 3600W / 230V |
Leitung 5×2,5mm2 abgerollt 11000W / 400V | |
Leitung 5x6mm2 abgerollt 22000W / 400V | |
Gewicht | 20m PROFLEXX-07 ca. 13kg |
25m PROFLEXX-07 ca. 20kg | |
Abmessungen (BxHxT) | STAHL 370x532x408mm |
ATX 370x532x354mm |
* Die Bemessungswerte sind Höchstwerte, die tatsächlichen elektrischen Werte werden von den eingebauten elektrischen Betriebsmitteln bestimmt, siehe Typenschildangaben.
Bestückungsbeispiele
Artikel-Nr. | Bezeichnung | Onlineshop |
860675 | 573-Ex STAHL, Eingang 30m Leitung 3×2,5mm2 mit CEE-Stecker 3x16A/230V, Ausgang 1 CEE-Einbausteckdose 3x16A/230V | auf Anfrage |
860636 | 573-Ex STAHL, Eingang 25m Leitung 3×2,5mm2 mit CEE-Stecker 3x16A/230V, Ausgang 2 CEE-Einbausteckdosen 3x16A/230V | auf Anfrage |
860637 | 573-Ex STAHL, Eingang 25m Leitung 5×2,5mm2 mit CEE-Stecker 5x16A/400V, Ausgang 1 CEE-Einbausteckdose 3x16A/230V, 1 CEE-Einbausteckdose 5x16A/400V | auf Anfrage |
860638 | 573-Ex STAHL, Eingang 20m Leitung 5x6mm2 mit CEE-Stecker 5x32A/400V, Ausgang 1 CEE-Einbausteckdose 5x32A/400V | auf Anfrage |
860676 | 573-Ex STAHL, Eingang 30m Leitung 5×2,5mm2 mit CEE-Stecker 5x16A/400V, Ausgang 1 CEE-Einbausteckdose 5x16A/400V | auf Anfrage |
860677 | 573-Ex APPLETON, Eingang 30m Leitung 3×2,5mm2 mit CEE-Stecker 3x16A/230V, Ausgang 1 CEE-Einbausteckdose 3x16A/230V | auf Anfrage |
860639 | 573-Ex APPLETON, Eingang 25m Leitung 3×2,5mm2 mit CEE-Stecker 3x16A/230V, Ausgang 2 CEE-Einbausteckdosen 3x16A/230V | auf Anfrage |
860640 | 573-Ex APPLETON, Eingang 25m Leitung 5×2,5mm2 mit CEE-Stecker 5x16A/400V, Ausgang 1 CEE-Einbausteckdose 3x16A/230V, 1 CEE-Einbausteckdose 5x16A/400V | auf Anfrage |
860641 | 573-Ex APPLETON, Eingang 20m Leitung 5x6mm2 mit CEE-Stecker 5x32A/400V, Ausgang 1 CEE-Einbausteckdose 5x32A/400V | auf Anfrage |
860678 | 573-Ex APPLETON, Eingang 50m Leitung 3×2,5mm2 mit CEE-Stecker 3x16A/230V, Ausgang 1 CEE-Einbausteckdose 3x16A/230V | auf Anfrage |
Sicherheitshinweise
Vor Gebrauch unbedingt Aufschriften der Leitungsroller lesen! Der Leitungsroller 573Ex ist nicht für die Zonen 0, 20, 21 und 22 geeignet. Die auf den Geräten angegebene Temperaturklasse und Zündschutzarten sind zu beachten. Um eine unerlaubte Erwärmung der Leitungen zu vermeiden, insbesondere im aufgewickelten Zustand, dürfen die maximal angegeben Belastungen nicht überschritten werden. An den Leitungsrollern dürfen keine Veränderungen oder Umbauten vorgenommen werden. Die Leitungsroller sind nur in einem unbeschädigten Zustand zu betreiben. Beachten Sie auch die nationalen Sicherheits- und Unfallverhütungsvorschriften.
