Unterflurverteiler– die praktischen Lösungen mit guter Zugänglichkeit

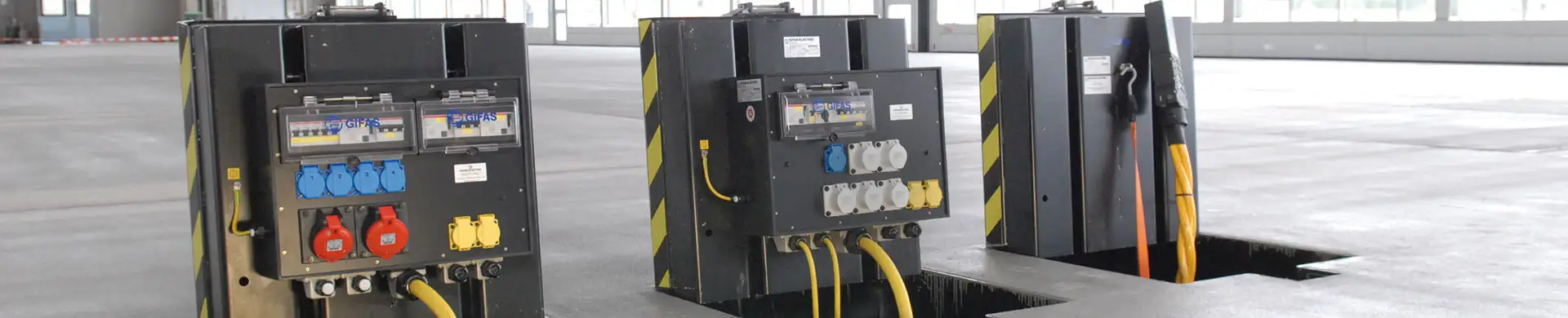

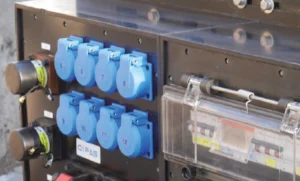

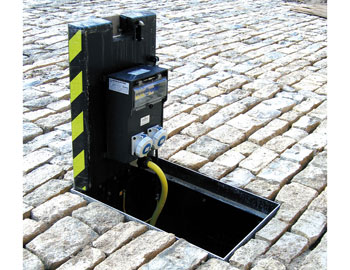

Ein Unterflurverteiler wird überall dort eingesetzt, wo Leitungen für die Stromzufuhr, für Wasser und Abwasser, Druckluft oder unterschiedlichste Datenanschlüsse unsichtbar und unauffällig unter dem Boden verlegt werden sollen, dabei aber jederzeit eine gute Zugänglichkeit gewährleisten. Die Energieverteiler aus unserem Sortiment erfüllen genau diese Anforderungen. Dank ihrer massiven Edelstahlkonstruktionen und der flexibel wählbaren Bestückung sind sie bestens für die Energieansprüche unserer Kunden perfekt einsetzbar. Die Innenausführungen aus Vollgummi sind auch während des Betriebs im Boden versenkt, sicher verschlossen und dabei voll begeh- und befahrbar. Wenn sie nicht in Betrieb sind, sind die Stromverteiler fast unsichtbar, dabei aber jederzeit einsatzbereit. Aufgrund der unauffälligen Bauweise lassen Sie sich sowohl optisch als auch platzsparend in die Umgebung einpassen und kommen dann zum Einsatz, wenn sie benötigt werden.

...weiter


Besondere Merkmale:

  • Massive Edelstahlkonstruktion (V2A)
  • Gasdruckfedern zum vollautomatischen Öffnen
  • Schachtdeckel individuell befüllbar
  • Verteiler nach Kundenwunsch

Technische Daten:

Einsatzbereich:Innen-/Außenbereich
Klassifizierung gem. EN 124:400 kN (40 t) / D400

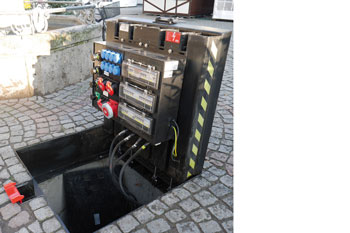

Deckel:1.000 x 1.000 x 70 mm
Gewicht:ca. 780 kg

Besondere Merkmale:

  • Massive Edelstahlkonstruktion (V2A)
  • Gasdruckfedern zum vollautomatischen Öffnen
  • Schachtdeckel individuell befüllbar
  • Verteiler nach Kundenwunsch

Technische Daten:

Einsatzbereich:Innen-/Außenbereich
Klassifizierung gem. EN 124:400 kN (40 t) / D400

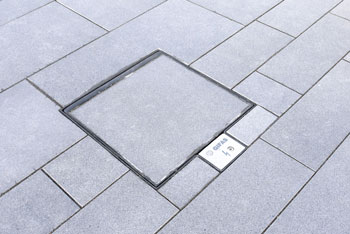

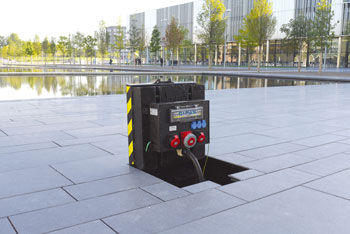

Deckel:700 x 700 x 70 mm
Gewicht:ca. 450 kg

Besondere Merkmale:

  • Massive Edelstahlkonstruktion (V2A)
  • Gasdruckfedern zum vollautomatischen Öffnen
  • Schachtdeckel individuell befüllbar
  • Verteiler nach Kundenwunsch

Technische Daten:

Einsatzbereich:Innen-/Außenbereich
Klassifizierung gem. EN 124:400 kN (40 t) / D400
Deckel:580 x 550 x 70 mm
Gewicht:ca. 350 kg

Besondere Merkmale:

  • Schachtdeckel individuell befüllbar
  • Massive Edelstahlkonstruktion (V2A)
  • Gasdruckfedern zum vollautomatischen Öffnen
  • Verteiler nach Kundenwunsch

Technische Daten:

Einsatzbereich:Innen-/Außenbereich
Maximalbelastung:125 kN (12,5 t) / B125
Klassifizierung gem. EN 124:125 kN (12,5 t)
Deckel:880 x 992 mm
Gewicht:ca. 250 kg

Besondere Merkmale:

  • Schachtdeckel aus Schachtdeckel aus Edelstahltränenblech
  • Massive Edelstahlkonstruktion (V2A)
  • Belastung Sonderausführung bis 50 kN
  • Gasdruckfedern zum vollautomatischen Öffnen
  • Verteiler nach Kundenwunsch

Technische Daten:

Einsatzbereich:Innen-/Außenbereich
Maximalbelastung:bis 30 kN (3 t)
Klassifizierung gem. EN 124:15 kN (1,5 t) / A15
Deckel:880 x 992 mm
Gewicht:ca. 250 kg

Besondere Merkmale:

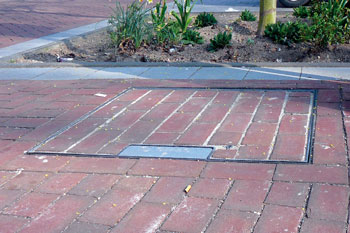

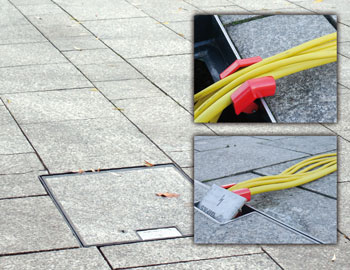

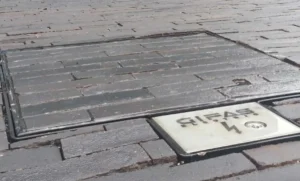

  • Schachtdeckel Individuell befüllbar/bepflasterbar lieferbar in zwei Größen
  • Massive Edelstahlkonstruktion (V2A)
  • Gasdruckfedern zum vollautomatischen Öffnen
  • Verteiler nach Kundenwunsch

Technische Daten:

Einsatzbereich:Innen-/Außenbereich
Maximalbelastung:125 kN (12,5 t)
Klassifizierung gem. EN 124:125 kN (12,5 t) / B125
Deckel:628 x 435 mm / 778 x 535 mm
Gewicht:ca. 70 kg

Besondere Merkmale:

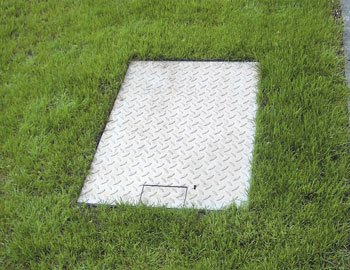

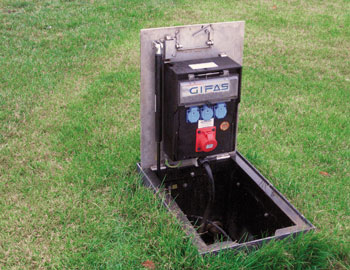

  • Schachtdeckel aus Edelstahltränenblech lieferbar in zwei Größen
  • Massive Edelstahlkonstruktion (V2A)
  • Belastung Sonderausführung bis 30 kN
  • Gasdruckfedern zum vollautomatischen Öffnen
  • Verteiler nach Kundenwunsch

Technische Daten:

Einsatzbereich:Innen-/Außenbereich
Maximalbelastung:bis 30 kN (3 t)
Klassifizierung gem. EN 124:15 kN (1,5 t) / A15
Deckel:628 x 435 mm / 778 x 535 mm
Gewicht:ca. 60 kg

Besondere Merkmale:

  • Deckel aus Edelstahltränenblech
  • Bodenbündiger Einbau möglich
  • Versenkbares Drehriegel-Edelstahlschloss
  • Wiederverschließbar nach Inbetriebnahme
  • hohe Sicherheit durch GIFAS Doppeldruckverfahren, Deckel wird auch ohne Verschluss sicher geschlossen gehalten

Technische Daten:

Einsatzbereich:Unterflurverteiler für eingeschränkte Platzverhältnisse
Maximalbelastung:bis 30 kN (3 t)
Klassifizierung gem. EN 124:15 kN (1,5 t) / A15
Deckel:340 x 240 mm
Gewicht:ca. 25 kg

Besondere Merkmale:

  • Deckel aus Edelstahltränenblech
  • Bodenbündiger Einbau möglich
  • Verriegelung erfolgt mit einem versenkten, deckelebenen Doppelbart-Schloss
  • hohe Betriebssicherheit durch Wiederverschließen nach Inbetriebnahme

Technische Daten:

Einsatzbereich:Unterflurverteiler für eingeschränkte Platzverhältnisse
Klassifizierung gem. EN 124:250 kN (25 t) / C250
Deckel:200 x 200 mm
Gewicht:ca. 7,5 kg

Besondere Merkmale:

  • Deckel aus Edelstahltränenblech
  • Bodenbündiger Einbau möglich
  • Verriegelung erfolgt mit einem versenkten, deckelebenen Doppelbart-Schloss
  • hohe Betriebssicherheit durch Wiederverschließen nach Inbetriebnahme

Technische Daten:

Einsatzbereich:Unterflurverteiler für eingeschränkte Platzverhältnisse
Klassifizierung gem. EN 124:2 kN (200 kg)

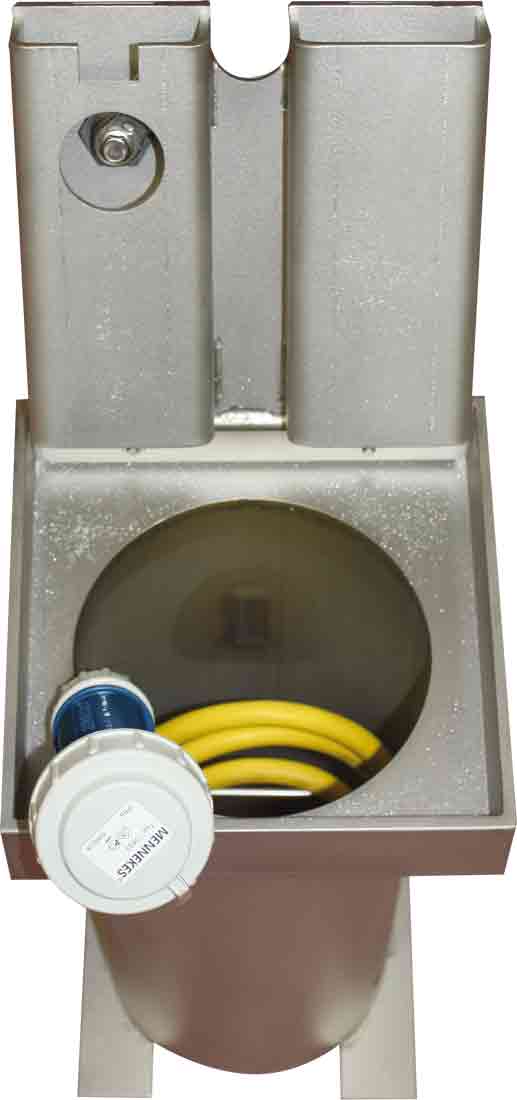

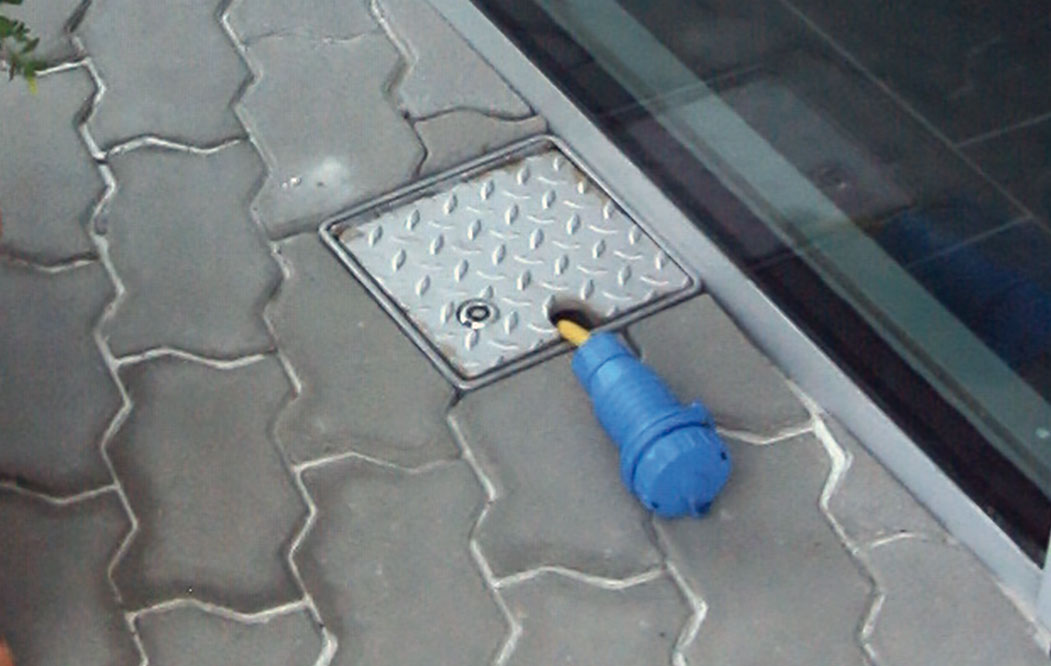

Deckel:120 x 120 mm
Gewicht:ca. 4,2 kg
