CAMPETTO 5

CAMPETTO 5

15kN (1,5t) / A15 optional B125

Verteilersystem (Schutzklasse II)
Bestückung des Verteilersystems individuell nach Kundenwunsch
Hohe Betriebssicherheit bis – 40°C
Während des Betriebes verschließ-, begeh- und befahrbar
Deckel mit Umgebungsmaterial befüllbar oder Tränenblech
Hohe Belastungsklasse von 1,5t bis 12,5t
Wannendeckel, Schloss und Verteiler sind austauschbar
Thermostatgesteuerte Deckelheizung / Tauchglocke (optional)


Beschreibung

Unterflurverteiler CAMPETTO 5 bestehend aus einer massiven Edelstahlkonstruktion (V2A/1.4301) wahlweise in den Größen 800x552mm oder 650x452mm, Gasdruckfedern zum vollautomatischen Öffnen, Schachtdeckel individuell befüllbar, Verteilerbestückung nach Kundenwunsch. Die Wanne mit einer Tiefe von 70mm kann, zur Anpassung an das Umfeld, individuell befüllt werden. Die Kabelaustrittsklappe ist im Schachtdeckelrahmen eingebaut (135x90mm).

Über einen robusten Schließmechanismus (Schnappverschluss) wird der Schachtdeckel verschlossen und kann zusätzlich mit einem Bügelschloss gesichert werden. Die Kabelaustrittsklappe ist mit einem Doppelbartschloss gesichert. (Verschlusswerkzeug im Lieferumfang).

Für einen entsprechenden normgerechten Unterbau, die fachgerechte Montage des Schachtes sowie eine entsprechende Drainage hat der Auftragsnehmer bauseits zu sorgen. Der Schachtdeckel ist nicht tagwasserdicht (Oberflächenwasser).

Produkteigenschaften

  • während des Betriebes verschließ-, begeh- und befahrbar
  • Deckel mit Umgebungsmaterial befüllbar oder Tränenblech
  • gegen unbefugtes Öffnen gesichert (vandalensicher!)
  • Gasdruckfedern für einen kraftlosen, unterstützenden Öffnungsvorgang
  • GIFAS Vollgummi Verteilersystem (Schutzklasse II)
  • Bestückung des Vollgummi Verteilersystems individuell nach Kundenwunsch (elektrische Energie, Druckluft, Frisch- und Abwasser sowie Kommunikationstechnik)
  • höchste Betriebssicherheit bis – 40°C
  • keine Bildung von Kondenswasser durch GIFAS Vollgummiverteiler
  • beständig gegen Umwelteinflüsse
  • Edelstahlkonstruktion, alle Metallteile aus V2A/1.4301
  • sichtbare Reflektoren am geöffneten Deckelsystem
  • Verteilerbefestigung an der Deckelunterseite
  • der Vollgummi Anschlussverteiler ist im montierten Zustand erreichbar
    (E-Check – DGUVA3)
  • Wannendeckel, Schloss und Verteiler sind austauschbar
  • optional: frostsichere Bedienung durch Deckelheizung, thermostatgesteuert
  • optional: auf Wunsch mit Tauchglocke

Technische Daten

Einsatzbereich: Innen-/Außenbereich
Klassifizierung
gem. DIN EN 124:
15kN (1,5t) / A15 optional B125

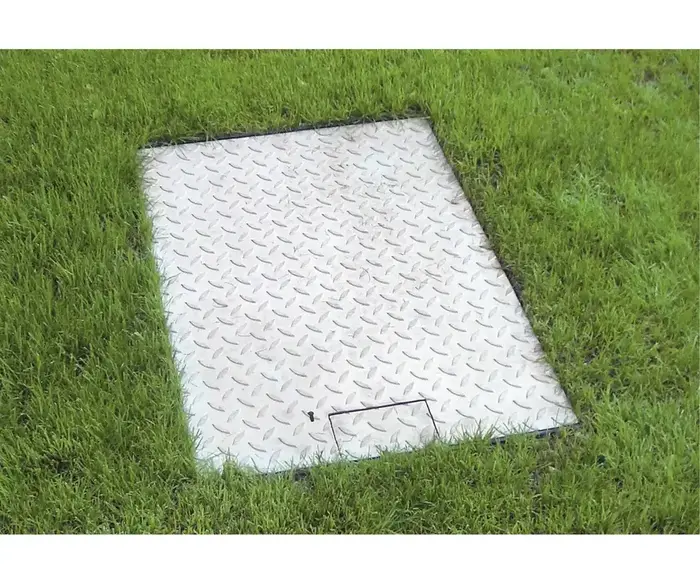

Deckel Ausführung: Edelstahltränenblech, lieferbar in zwei Größen /bepflasterbar
Schachtabmessungen:

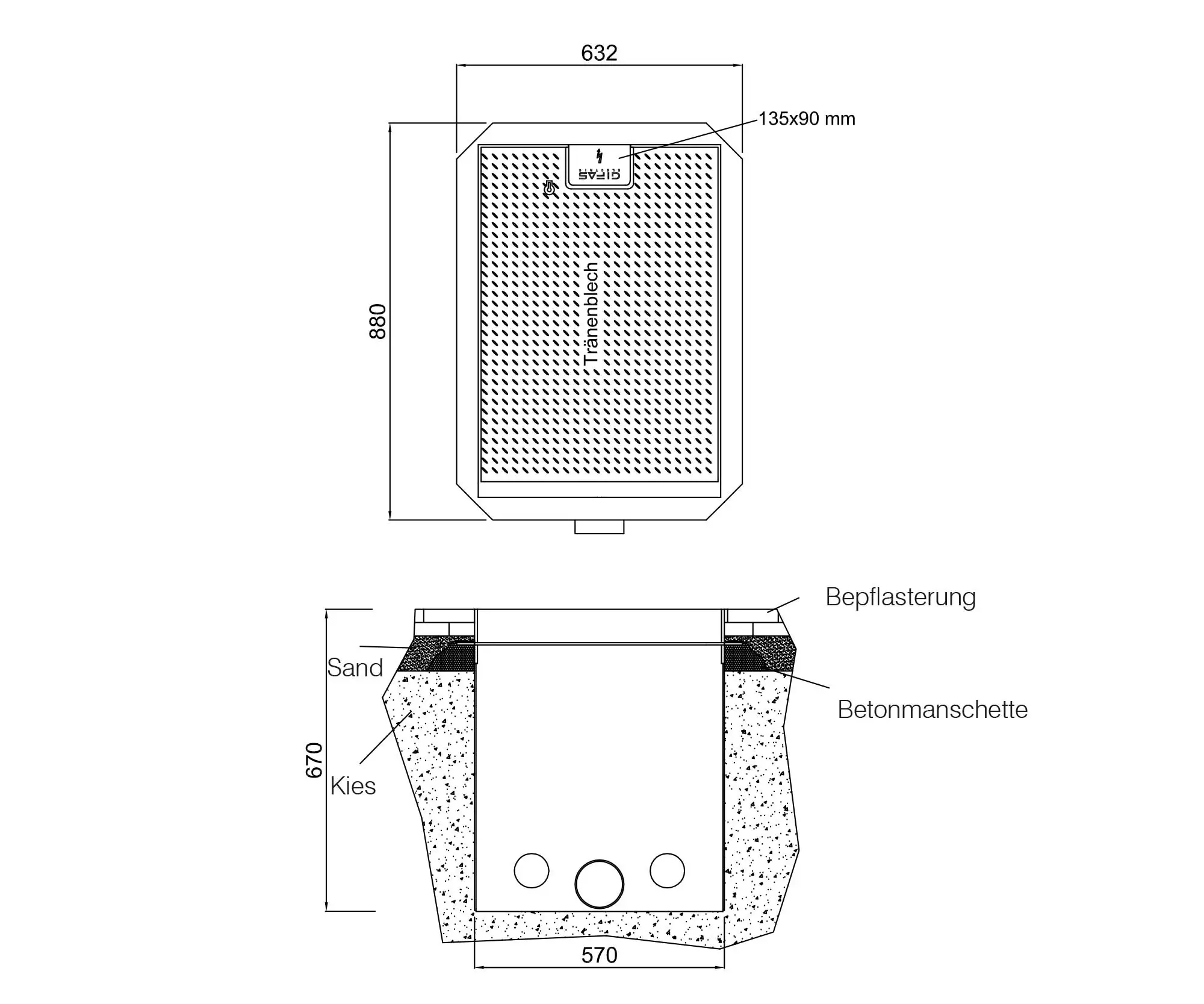

für Verteiler 7700-7900
für Verteiler 7200-7400
800x552mm
650x452mm
Deckelheizung: optional
Tauchglocke: optional
Gewicht: ca. 100kg / 130kg
Einbautiefe: je nach Ausführung
500 oder 670mm
GIFAS Vollgummiverteiler: Baureihen 7200 – 7900
Schutzklasse: II


Lieferumfang



Edelstahlkonstruktion mit Schachtdeckel
Edelstahlkonstruktion mit Vollgummi Elektroverteiler SKII
Edelstahlkonstruktion mit Vollgummi Anschlussverteiler SKII
komplett montiert und anschlussfertig verdrahtet
