Powerlock - Rundsteckverbindungen
für Niederspannungsbereich von bis zu 1.000A
Hohe Stromtragfähigkeit von bis zu 1000 A |
Hoher Temperaturbereich, von -60 °C bis +120 °C |
Patentierte Bajonettverriegelung |
Farbige und mechanische Kodierungen – für mehr Sicherheit |
Verstärkte Isolierung der Klasse II |
Bis zu 5000 Steckzyklen |
Beschreibung
Rundsteckverbinder werden im Niederspannungsbereich für zeitlich begrenzte Stromversorgung, Notstromversorgung oder im industriellen Umfeld in Anlagen, Aggregaten oder Prüffeldern eingesetzt. Dank ihrer robusten Bauweise und zuverlässigen Sicherheitsmerkmale sind sie besonders für anspruchsvolle Anwendungen unter extremen Bedingungen geeignet. Geschirmte Varianten werden in empfindlichen EMV-Umgebungen verwendet.
Bewährte Zuverlässigkeit
Einpolige Steckverbinder gewährleisten höchste Betriebssicherheit, Einhaltung internationaler Standards und verbesserte Leistung für eine einfachere Handhabung. Sie sind für den Einsatz in extremen Umgebungen geeignet und zeichnen sich durch ihre lange Lebensdauer aus. Die Spezifikationen variieren je nach Typ und sind jeweils anpassbar.
Mehr Sicherheit
Hervorragende mechanische Eigenschaften in Verbindung mit der bewährten MULTILAM Kontakttechnologie machen die einpoligen Steckverbinder zur idealen Lösung, wenn es um Sicherheit, Widerstandsfähigkeit und Langlebigkeit geht. Das kompakte Design der Steckverbinder und die vielfältigen Möglichkeiten für den Kabelanschluss erleichtern die Inbetriebnahme und Integration in bestehende Anwendungen.
Produkteigenschaften
- IP2X Berührungsschutz
- Doppelte (verstärkte) Isolierung der Klasse II
- Hohe Stromtragfähigkeit von bis zu 1000 A
- Erhöhte Schutzart: IP65, IP68, IP69 gemäß IEC 60529
- Hoher Temperaturbereich, von -60 °C bis +120 °C
- Bis zu 5000 Steckzyklen
- Patentierte Bajonettverriegelung vereinfacht das Stecken und Trennen
- Verriegelungsstift oder Verriegelungsring verhindert ein unbeabsichtigtes Trennen – die Verbindung ist nur mit Werkzeug entriegelbar.

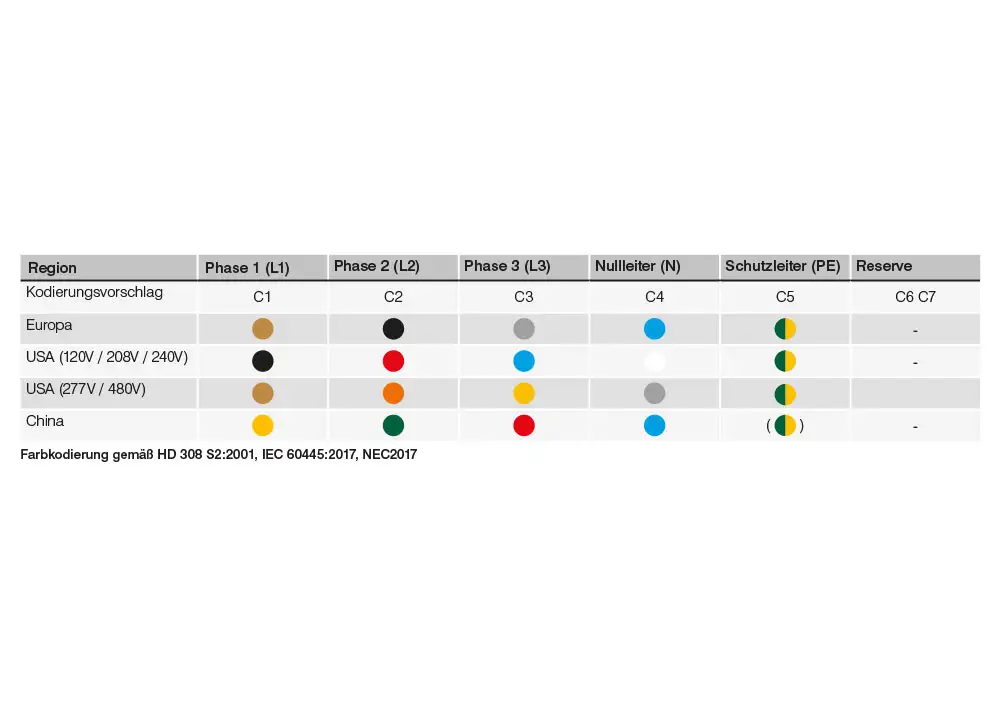

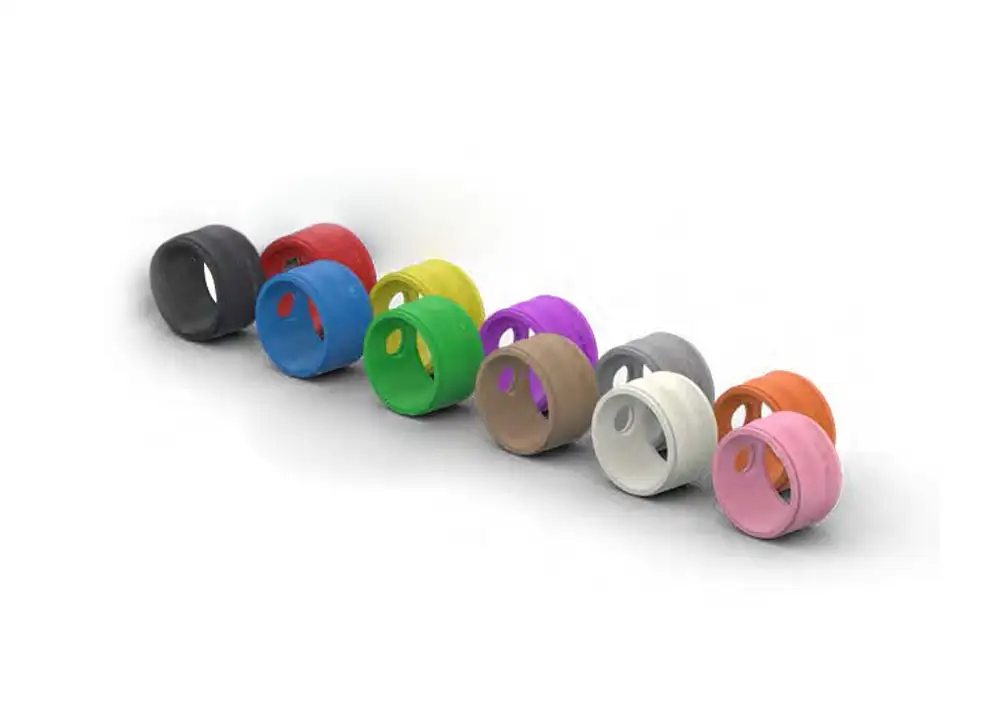

- Farbige und mechanische Kodierungen erhöhen die Sicherheit
- Schnelle und einfache Montage
Bestückungsbeispiele - KST-10BV-AX/M25
Artikel-Nr. | Bezeichnung | Kennung | Querschnitt in mm² | Onlineshop |
326827 | MC-Stecker KST-10BV-AX/M25 | braun (L1), C1 | 25-35 | auf Anfrage |
326828 | MC-Stecker KST-10BV-AX/M25 | schwarz (L2), C2 | 25-35 | auf Anfrage |
326829 | MC-Stecker KST-10BV-AX/M25 | grau (L3), C3 | 25-35 | auf Anfrage |
326830 | MC-Stecker KST-10BV-AX/M25 | blau (N), C4 | 25-35 | auf Anfrage |
326831 | MC-Stecker KST-10BV-AX/M25 | grüngelb (PE), C5 | 25-35 | auf Anfrage |
326832 | MC-Kupplung KBT-10BV-AX/M25 | braun (L1), C1 | 25-35 | auf Anfrage |
326833 | MC-Kupplung KBT-10BV-AX/M25 | schwarz (L2), C2 | 25-35 | auf Anfrage |
326834 | MC-Kupplung KBT-10BV-AX/M25 | grau (L3), C3 | 25-35 | auf Anfrage |
326835 | MC-Kupplung KBT-10BV-AX/M25 | blau (N), C4 | 25-35 | auf Anfrage |
326836 | MC-Kupplung KBT-10BV-AX/M25 | grüngelb (PE), C5 | 25-35 | auf Anfrage |
Bestückungsbeispiele - 10BV-AX/M32
Artikel-Nr. | Bezeichnung | Kennung | Querschnitt in mm² | Onlineshop |
293731 | MC-Stecker KST-10BV-AX/M32 | braun (L1), C1 | 50-70 | auf Anfrage |
331425 | MC-Stecker KST-10BV-AX/M32 | schwarz (L2), C2 | 50-70 | auf Anfrage |
331426 | MC-Stecker KST-10BV-AX/M32 | grau (L3), C3 | 50-70 | auf Anfrage |
331427 | MC-Stecker KST-10BV-AX/M32 | blau (N), C4 | 50-70 | auf Anfrage |
331428 | MC-Stecker KST-10BV-AX/M32 | grüngelb (PE), C5 | 50-70 | auf Anfrage |
331430 | MC-Kupplung KBT-10BV-AX/M32 | braun (L1), C1 | 50-70 | auf Anfrage |
331431 | MC-Kupplung KBT-10BV-AX/M32 | schwarz (L2), C2 | 50-70 | auf Anfrage |
331433 | MC-Kupplung KBT-10BV-AX/M32 | grau (L3), C3 | 50-70 | auf Anfrage |
331434 | MC-Kupplung KBT-10BV-AX/M32 | blau (N), C4 | 50-70 | auf Anfrage |
331435 | MC-Kupplung KBT-10BV-AX/M32 | grüngelb (PE), C5 | 50-70 | auf Anfrage |
Bestückungsbeispiele - 16BL-AX/M40
Artikel-Nr. | Bezeichnung | Kennung | Querschnitt in mm² | Onlineshop |
331581 | MC-Stecker CP-16BL-AX/M40 | braun (L1), C1 | 95-120 | auf Anfrage |
331582 | MC-Stecker CP-16BL-AX/M40 | schwarz (L2), C2 | 95-120 | auf Anfrage |
331583 | MC-Stecker CP-16BL-AX/M40 | grau (L3), C3 | 95-120 | auf Anfrage |
331584 | MC-Stecker CP-16BL-AX/M40 | blau (N), C4 | 95-120 | auf Anfrage |
331585 | MC-Stecker CP-16BL-AX/M40 | grüngelb (PE), C5 | 95-120 | auf Anfrage |
331586 | MC-Kupplung CS-16BL-AX/M40 | braun (L1), C1 | 95-120 | auf Anfrage |
331587 | MC-Kupplung CS-16BL-AX/M40 | schwarz (L2), C2 | 95-120 | auf Anfrage |
331588 | MC-Kupplung CS-16BL-AX/M40 | grau (L3), C3 | 95-120 | auf Anfrage |
331589 | MC-Kupplung CS-16BL-AX/M40 | blau (N), C4 | 95-120 | auf Anfrage |
331590 | MC-Kupplung CS-16BL-AX/M40 | grüngelb (PE), C5 | 95-120 | auf Anfrage |
